产品介绍

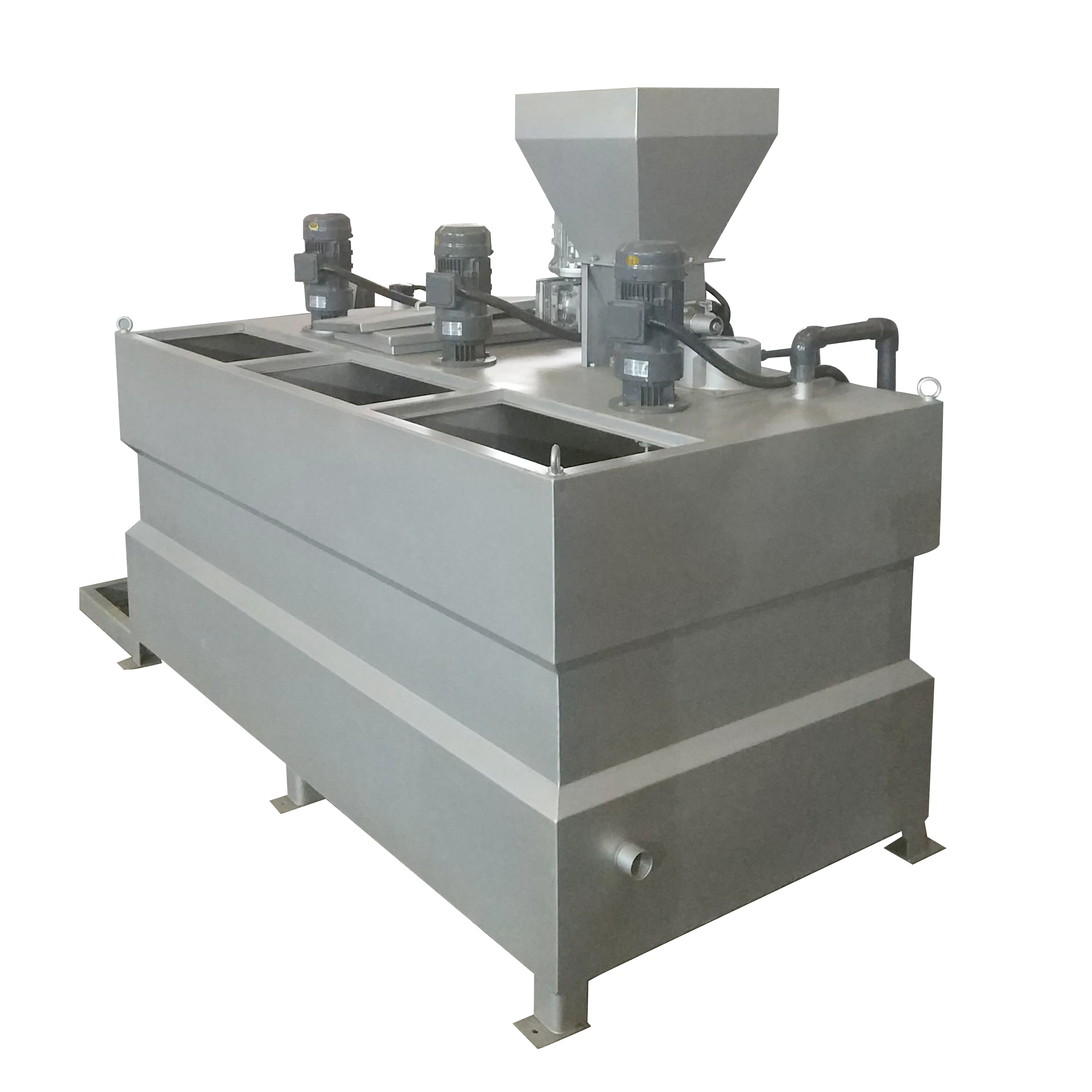

三腔式加药装置由三腔式箱体、干粉投加系统、溶液搅拌系统、控制系统、液体投加系统构成。本装置是粉状高分子凝絮剂的自动连续配置及投加系统。干粉絮凝剂从螺旋推进器内进入速溶器内与清水进行预混，被湿润的物料进入配制槽进行搅拌稀释，按要求浓度进行配制;若为液态絮凝剂则由螺杆泵直接投加到配制槽中。配制过程中，进水量在流量计观测下必须相对稳定，从而保证在整个工作过程中，配制溶液浓度不变
主要特点 Main features
1.集自动配料、溶解，投加于一体，全自动运行。
2.定量投药装置计量准确，采用无级变速器驱动，可方便调整供料量，配制药剂浓度范围大。
3.具有液位检测、流量控制、辅助振动进料等功能，自动化程度高。
技术参数Specifications
|
型号Model
|
TPAD500 |
TPAD1000 |
TPAD1500 |
TPAD2000 |
TPAD2500 |
TPAD3000 |
TPAD4000 |
|
|
制备能力Capacity(L/h) |
熟化时间一个小时 One Hour Of Curing Time. |
500 |
1000 |
1500 |
2000 |
2500 |
3000 |
4000 |
|
整机功率 Power(kw) |
1.7 |
2.45 |
2.45 |
2.45 |
3.5 |
3.9 |
3.9 |
|
|
PAM干粉投加量 Amount Of Dry Powder(kg/h) |
1~5 |
2~10 |
3~15 |
3.5~20 |
||||
|
进水量 Water Inflow(m3/h) |
0.3~1.5 |
0.6~3 |
0.9~4 |
1.2~6 |
1.6~8 |
2.0~10 |
2.4~12 |
|
|
外形参考尺寸 Shape Reference Size |
L(mm) |
1370 |
2000 |
2130 |
2200 |
2400 |
2400 |
2720 |
|
B(mm) |
680 |
1000 |
1070 |
1200 |
1200 |
1300 |
1400 |
|
|
H(mm) |
1500 |
1710 |
1710 |
1900 |
2140 |
2180 |
2250 |
|
|
L1(mm) |
1300 |
1930 |
2060 |
2130 |
2330 |
2330 |
2650 |
|
|
B1(mm) |
730 |
1050 |
1120 |
1250 |
1250 |
1350 |
1450 |
|
|
进药口 Agent Inlet DN |
DN25 |
DN32 |
DN32 |
DN32 |
DN40 |
DN40 |
DN40 |
|
|
进水口Water Inlet DN1 |
DN25 |
DN32 |
DN32 |
DN32 |
DN40 |
DN50 |
DN50 |
|
|
溢流口OverflowTube DN2 |
DN32 |
DN40 |
DN40 |
DN40 |
DN40 |
DN40 |
DN40 |
|
|
放空口 Vent Nozzle DN3 |
DN25 |
DN32 |
DN32 |
DN32 |
DN40 |
DN40 |
DN40 |
|
|
设备净重 Net Weight(kg) |
250 |
400 |
490 |
550 |
650 |
700 |
770 |
|
